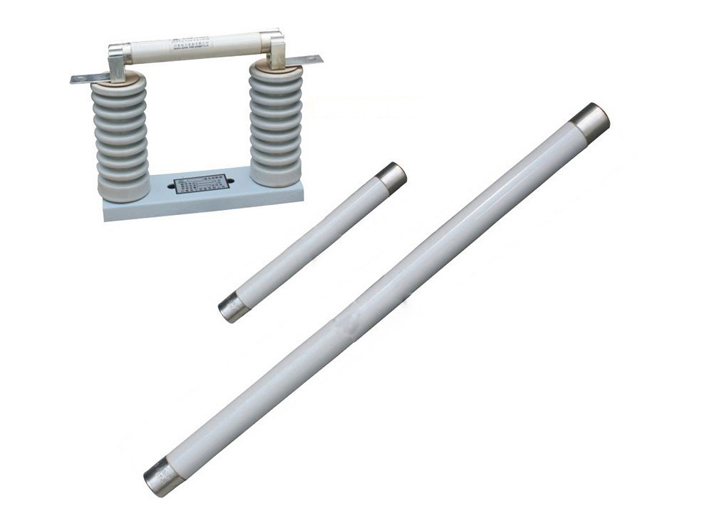

XRNP1系列電壓互感器保護用高壓限流熔斷器
用途
??? XRNP型電互感保護用高分?jǐn)嗄芰Ω邏合蘖魅蹟嗥鬟m用于交流50Hz，額定電壓3.6～40.5KKV．額定電流至6.3A的電力系統中，作為電壓互感器過載或短路保護用。本高壓熔斷器符合國家GB15166.2標準和國際電工委IEC282-1標準。
結構特點
??? XRNP型高壓熔斷器采用插入式結構，將熔斷件插入底座，具有更換方便的優點：由高電阻和低電阻兩種不同金屬絲組成的熔體與經化學處理過作為滅弧介質的高純度石英砂一起密封于熔管內：熔管采用耐高溫的高強度氧化鋁制成。在線路發生故障時，熔體熔化，產生電弧，石英砂立即將電弧熄滅，切斷電源，起到保護電壓互感器及其電路的作用。

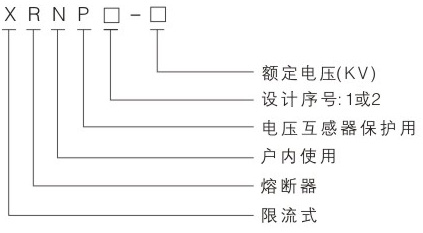

型號含義及基本數據

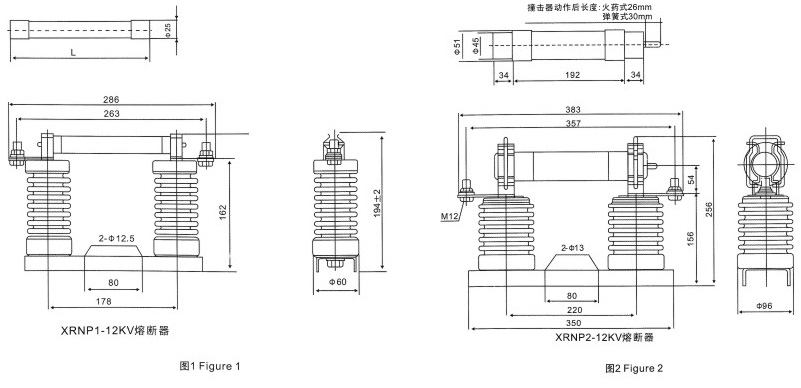

外形尺寸及安裝尺寸
