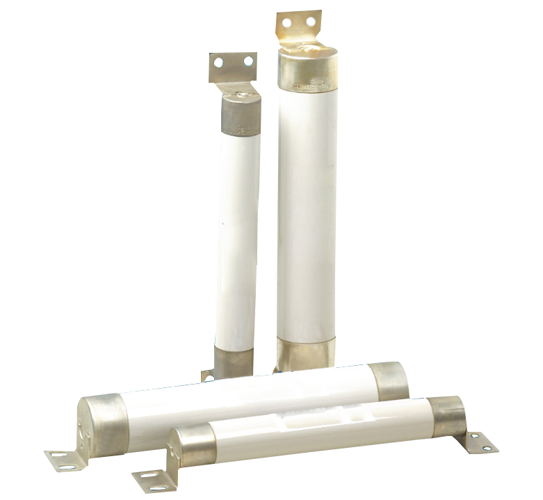

XRNM-7.2交流高壓限流熔斷器
一、用途；
本產品適用于戶內外50Hz，額定電壓3.6Kv系統及7.2Kv.12KV的系統，可與其它保護電器（開關、真空斷路器等）配合使用，作為高壓電動機及其它電力設備的過載或短路等的保護元件。

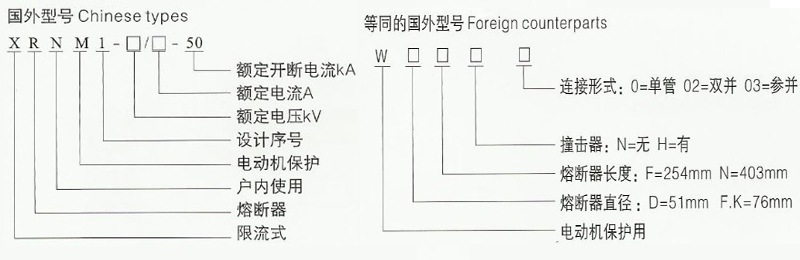

二、型號含義：
三、技術參數：
|
型號
|
額定電壓Un（KV）
|
額定電流In（A）
|
直徑×長度D×L（mm）
|
A（mm）
|
C（mm）
|
額定開斷電流(KA)
|
國外參考型號
|
|
XRNM
|
3.6KV
|
50
|
φ51×254標準尺寸
|
337
|
305
|
63
|
WDFHO
|
|
63
|
|||||||
|
80
|
|||||||
|
100
|
|||||||
|
125
|
|||||||
|
160
|
φ76×254標準尺寸
|
WKFHO
|
|||||
|
200
|
|||||||
|
224
|
50
|
||||||
|
250
|
|||||||
|
315
|
|||||||
|
355
|
|||||||
|
400
|
|||||||
|
7.2/12KV
|
25
|
φ76×403標準尺寸
|
486
|
454
|
63
|
WFNHO
|
|
|
31.5
|
|||||||
|
40
|
|||||||
|
50
|
|||||||
|
63
|
|||||||
|
80
|
|||||||
|
100
|
|||||||
|
125
|
|||||||
|
160
|
|||||||
|
200
|
WKNHO
|
||||||
|
224
|
|||||||
|
250
|
φ76×403
φ88×403
|
50
|
|||||
|
315
|
|||||||
|
12KV
|
25
|
φ76×600標準尺寸
|
682
|
650
|
63
|
||
|
31.5
|
|||||||
|
40
|
|||||||
|
50
|
|||||||
|
63
|
|||||||
|
80
|
|||||||
|
100
|
|||||||
|
125
|
|||||||
|
160
|
50
|

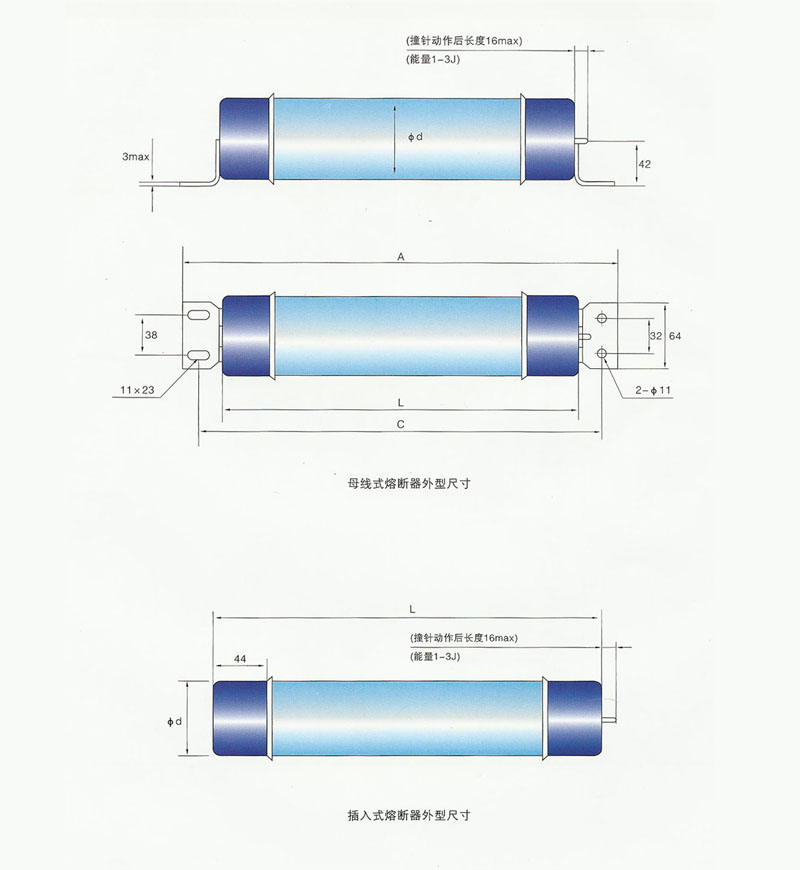

四、外形及安裝圖：
